（高精度鉆孔溶洞探測，工程勘察的好幫手）

一、儀器用途：

適用于建筑、公路、鐵路、水利及國防等樁基工程勘察的鉆孔周圍溶洞探測，主要探測內容有斷裂帶探測、溶洞探測、軟弱巖層探測和地層分層等探測；為工程勘察提高精度、節約費用，提高效益。

二、儀器原理：

JL-DUT(A)鉆孔地質三維探測成像儀的工作方式是利用鉆孔進行鉆孔超聲波成像技術，其組成包括超聲成像探頭和主機。主機通過電纜與超聲成像探頭相連，進行數據采集、處理分析、存儲和顯示成像。超聲成像探頭在鉆孔中以一定的速度下放，同時超聲探頭向鉆孔周圍360度空間發射和接收超聲信號，從而掃描整個鉆孔周圍徑1～2米范圍圍巖的地質情況，生成超聲波探測影像圖。超聲探測影像圖可以計算分析鉆孔周圍巖體內的有害地質體的距離、形狀，確定平面體和鉆孔的夾角。

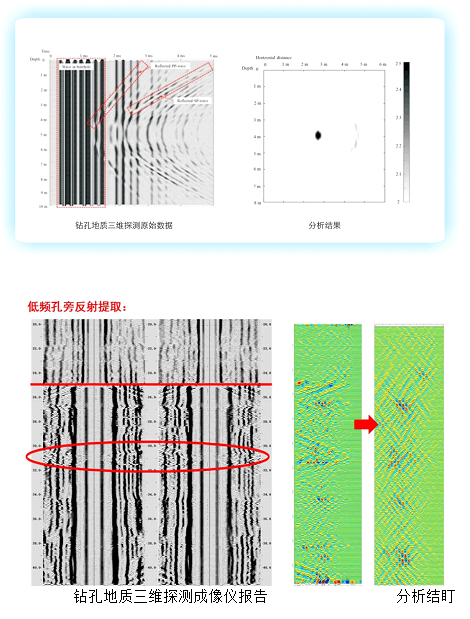

對斷裂帶和空洞探測成像建模圖解

當超聲探頭在斷裂帶反射面的左邊(上)部時，對斷裂帶上部分成圖。當超聲探頭到達反射面的右邊(下)部時，對斷裂帶下部分成圖。溶洞反射體顯示的圖像為雙曲線圖。

三、鉆孔地質三維探測成像儀指標：

1、鉆孔周圍溶洞探測成像主機：
①　通道：4；
②　A/D分辨率：24bit
③　輸入帶寬：1kHz～50kHz；
④　動態范圍：-7dB～130dB；
⑤　測量方式：逐點測量，連續自動測量可選；
⑥　數據接口：USB ；
⑦　工作溫度：-10℃～+50℃；
2、超聲成像探頭：
①　探頭超聲頻率：5kHz～50kHz；
②　發射接收方向：360°
③　探頭直徑:40mm；
④  探測鉆孔直徑：≧60mm；
⑤　工作溫度：-0℃～ +70℃；
探測半徑：1～2米；
探測精度：≧50mm；
測試速度：0～3米/分鐘；
連續工作時間：＞8h；
供電電池：12V；
儀器重量：<10kg。

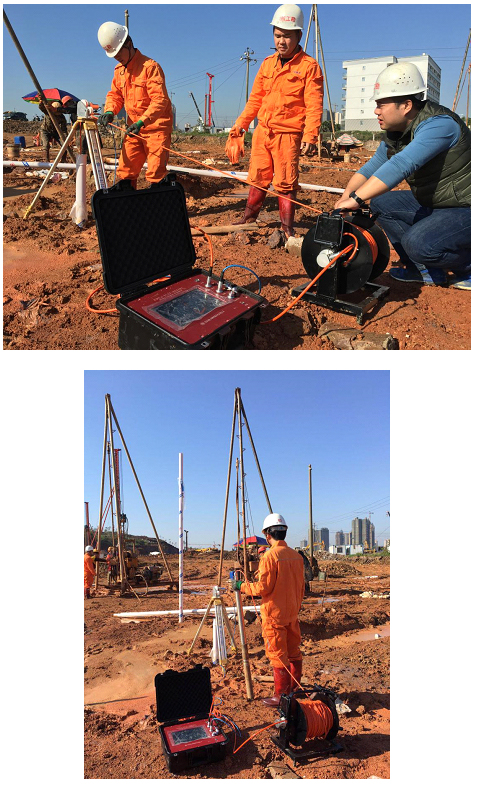

四、現場應用案例
