一、產品簡介

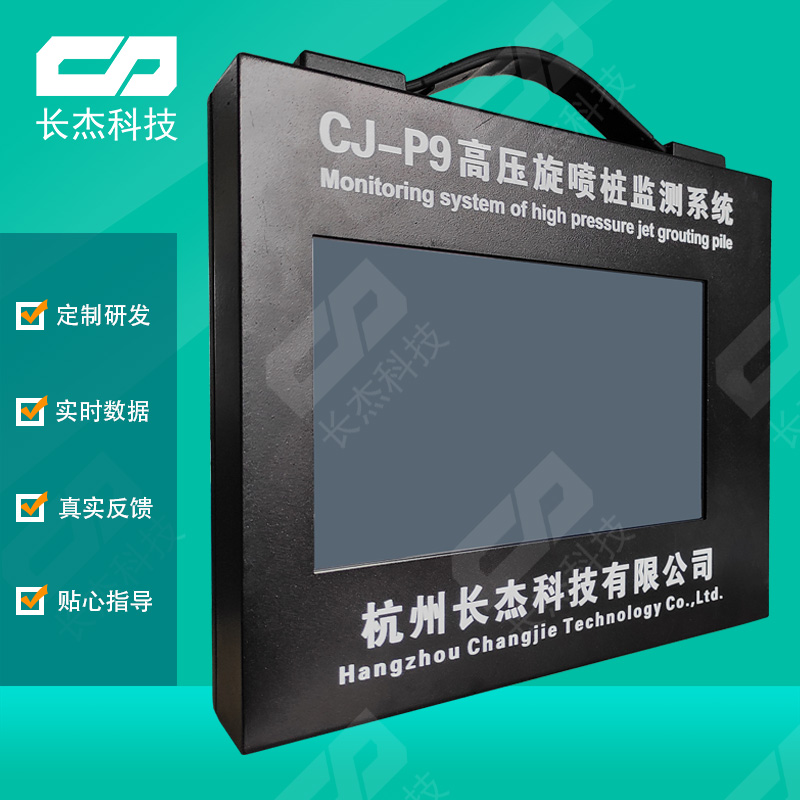

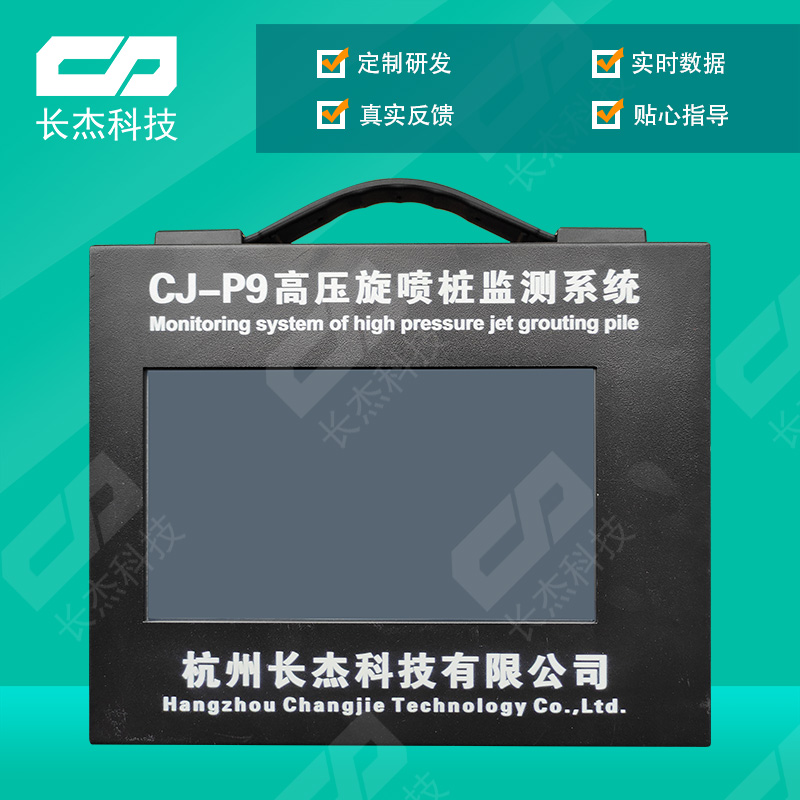

CJ-P9型高噴記錄儀是我公司專門研發針對高壓旋噴樁施工過程質量監控的儀器。該儀器集微機電腦技術控制處理系統、十寸真彩觸摸屏顯示/操作和數據保存、傳送于一體。

本產品可同時顯示、記錄、保存、打印高壓旋噴制樁過程中的時間、孔號、泥漿的流量/壓力、清水的流量/壓力、空氣的流量/壓力以及提升速度和回轉速度等參數，可用U盤導出保存，同時可用專業軟件導入數據文件打印報表。它能為工程技術人員、施工操作人員在制樁過程中掌握注漿量的分布狀況、及時做出相應處理、操作控制成樁質量、有效減少材料浪費和杜絕斷漿現象的出現，提供一目了然的依據，也能為檢驗、驗收部門提供反映旋噴樁質量的第一手資料。

CJ-P9型高壓旋噴記錄儀檢測系統包括監控儀主機、一臺深度傳感器、一臺轉速傳感器、一臺傾角傳感器、三臺電磁流量計、三臺壓力傳感器、一臺密度傳感器（可選配）。

二、設備安裝及原理

監控儀主機：應安裝在便于操作人員觀察和操作的操作平臺上,使用時需將傳感器分別連接到主機對應的接口,并連上電源線,然后將電源線插入220V的交流電上。

深度傳感器：包括光電編碼器一只、傳動部件機座。其中，光電編碼器是由傳動鋼絲繩/鏈條經傳動部件帶動傳動。在鉆機井架上，選擇合適位置鉆孔，用螺絲將測深器牢固固定在井架上，將壓緊輪松開，把傳動鋼絲繩放入壓緊輪與傳動輪之間或鏈條傳動軸處，再微調測深器底座，使傳動鋼絲繩/鏈條處于正常的驅動位置，然后固定底座及調整壓緊輪與傳動輪的壓緊力，以保證傳動鋼絲繩/鏈條移動時，不打滑帶動轉動輪轉動，使光電編碼器轉動與鋼絲繩/鏈條直線位移相一致。

轉速傳感器：由探頭發射激光束到旋轉軸上，在旋轉軸上的反光標志(反光線)產生每轉一個反光脈沖,由該探頭轉換為T(mén)TL電信號，用于轉速測量、動平衡相位基準和觸發采樣。

傾角傳感器：傾角傳感器安裝在轉架上，用焊機將鐵塊焊接到鉆架高度1/5處，然后用2根Φ4螺桿將傾角傳感器固定到鐵塊上。傾角傳感器測量?jī)蓚€(gè)方面的角度：一個前后方面的角度，另一個左右方面的角度，通過傾角測量能保證鉆桿與地面的垂直度。

電磁流量計：在鉆機原有的注漿管道上選擇適合處斷開注漿管，然后將流量裝置串接進去。安裝時必須讓電磁流量計的箭頭所指的方向與水泥漿實際流動方向一致，根據原有注漿管口徑大小的不同選擇相應的變徑管，在連接處應用卡箍或鐵絲緊固。

壓力傳感器：在漿泵、水泵、空壓機原有的管道上選擇適合處接三通管，然后將壓力裝置接進去。安裝時必須垂直放置壓力傳感器，然后根據原有注漿管口徑大小的不同選擇相應的變徑管。

三、性能指標

泥漿流量  0-250L/min，精度0.5%，分辨率0.01L/Min；

泥漿壓力  0-50MPa，精度0.5%，分辨率0.01MPa；

清水流量  0-250L/min，精度0.5%，分辨率0.01L/Min；

清水壓力  0-50MPa，精度0.5%，分辨率0.01MPa；

空氣流量  10-80m3/h，精度0.5%，分辨率0.01m3/Min；

空氣壓力  0-2MPa，精度0.5%，分辨率0.01MPa；

鉆桿速度  0-200cm/min，精度0.5%，分辨率0.01cm/min；

回轉速度  0-200r/min，精度0.5%，分辨率0.01r/min；

四、操作說明

1、主菜單界面

高壓旋噴樁記錄儀、可采集記錄實時深度、下/提鉆速度、鉆桿轉速、漿量、漿壓、水量、水壓、氣量、氣壓、返漿量、返漿壓；能夠統計累計漿量、累計水量、累計氣量、累計返漿量。支持時間/深度兩種記錄模式，其中“時間模式”即以時間為記錄標尺進行數據統計，設有5秒、10秒、30秒、60秒四種記錄間隔檔位；“深度模式”即以深度為記錄標尺進行數據統計，設有20cm、25cm、50cm、100cm四個記錄間隔檔位。用戶可依自身需要，選擇合適的記錄模式即記錄間隔。特別的，在深度記錄上，記錄儀支持“單桿模式”和“接桿模式”以適用不同的樁機類型。

2、設置

進入<設置>頁面，用戶可以按需設置各工程及記錄參數。包括：樁機編號；噴射模式---單管法、雙重管、三重管；鉆桿模式---單桿模式、接桿模式；記錄模式---時間模式、深度模式；記錄間隔；水灰比等參數。其中鉆桿模式、記錄模式、記錄間隔和水灰比，屬于重要參數，必須準確填寫。

3、工作

進入工作頁面，為工作時主要畫面。可以實時顯示各記錄通道的數據。點擊速度儀表可以在儀表和曲線內容間轉換。點擊工作頁面中間區域，可以轉換至詳情頁面，可以報表形式顯示個記錄統計數據。

操作步驟：

1）點擊<開始>按鈕，在樁號彈出畫面填入正確“樁號”，點擊<確定>。進入記錄狀態。

2）記錄過程中，操作<下鉆>、<提鉆>按鈕，即下鉆時點擊“下鉆”、提鉆時點擊“提鉆”。

3）記錄過程中，操作<噴漿>按鈕。按下時開始統計漿量，不按則不統計。

4）如有需要暫停時，可點擊<暫停>按鈕，暫停中，不會統計暫停狀態下是數據。

5）記錄完成后，點擊<完成>按鈕。彈框確認后，完成該樁記錄。

4、歷史

歷史記錄最多支持64條數據的存儲和操作。

優盤導出操作說明：

1、將優盤插入主機USB接口；

2、點擊勾選所需要操作的數據；

3、點擊<導出>按鈕操作進行導出；

4、提示“導出完成”后，可點擊<優盤>進行查看。

五、 設備維護

監控儀表箱不能受雨淋水浸，盡量少開門，以避免灰塵侵入，影響電腦微機正常工作。箱體嚴禁太陽照射，必須安裝在散熱通風良好位置。箱體表面經常用清布或擰緊的潮布抹擦保持清潔。

通訊電纜要保護好，不能硬拉硬拖，航空插頭、插座避免雨水、灰塵侵入，防止重塊物體沖壓。

對于深度傳感器應注意防銹,每次使用完畢須擦拭干凈并涂上潤滑油,以確保工作時運轉靈活.

對于電磁流量計，在每次使用完畢后須擦抹干凈，流量計管內水泥漿必須定期用清水沖洗干凈，以防殘余水泥固結影響電極性能。電磁流量計的接地環應保持與機座的良好接觸。

一旦停機不施工時，應及時關閉記錄器減少機箱內發熱量。

設備的保管：

（1）監控儀長期不用，應將其放入儀器的專用包裝箱內保存，不要長期放在主機的安置位置。

（2）設備保存期三個月后使用，應預先通電2小時后檢查狀態是否正常。

（3）設備自出廠之日起，一年后，應送計量部門或制造單位標定一次， 以保證監測數據的精確度。

故障排除

六、產品成套性

七、 保修事宜

7.1 免費保修一年(不包括人為損壞和自然損壞)

7.2 終身維修
