一、應用范圍：

1、鐵路、公路、港口、高層建筑等鉆孔樁成孔質量檢測儀；

2、支盤樁的成孔質量檢測（孔徑、孔深、擴徑、縮經、傾向、垂直度、成渣厚度）成槽檢測；

3、所有地下連續墻施工質量檢測；

4、可選配探頭（干孔、濕孔均可測試）。

5、可測成渣厚度

 二、工作原理：

JL-IUDS(B)智能超聲成孔質量檢測儀是根據超聲原理檢測成孔質量的專用設備。系統由主機、超聲波發射接收探頭、深度計數器及線架、電纜等組成、探頭在下放過程中按設置的測點距離均勻測試，每一測試點同時自動測試“+”字型二個剖面圖，探頭上的四組發射，接收換能器自動發射超聲信號，接收經孔壁發射的信號，反射信號到達時間反應孔徑大小，信號強度反應孔壁的特性。同時測試剖面的方位?？捎?jì)算鉆孔的孔徑、成渣厚度、垂直度和傾斜的方向。

三、系統特點：

1、探頭設計獨特，4組垂直布置，內置電子羅盤，防水性能好；

2、探頭自動實現“+”字二剖面的測試，并同時生成二個剖面圖；

3、深度計數器雙滑輪設計，有效防止電纜打滑，確保深度技數準確；

4、實時測試系統全智能化，只須升降探頭，自動完成按測點密度要求測試；

5、結果輸出系統內容豐富，功能強大;

○自動生成測試結果報告；

○實測過程回放

○自動判讀孔壁位置，并自動計算各測點孔徑值、偏移值和垂直度。

四、技術參數：

1、主機系統：軍工級工控機，內置多功能高精度高速采集卡；

2、采集卡特性：12bit采集精度，20MHz采集率；

3、深度技術精度：0.50MM

4、測試直徑：0.3～5M

5、測試深度：1～150M（可定制）；

6、超聲頻率：50KHz、90KHz （干、濕孔均可測）

7、超聲發射電壓：680V；

8、測點距離：5CM、10CM、15CM、20CM、25CM可設；

9、測試剖面：同時自動測試“+”字型二個剖面圖

10、重量：50KG

11、工作電源：220V或12伏電瓶（兩種供電模式）

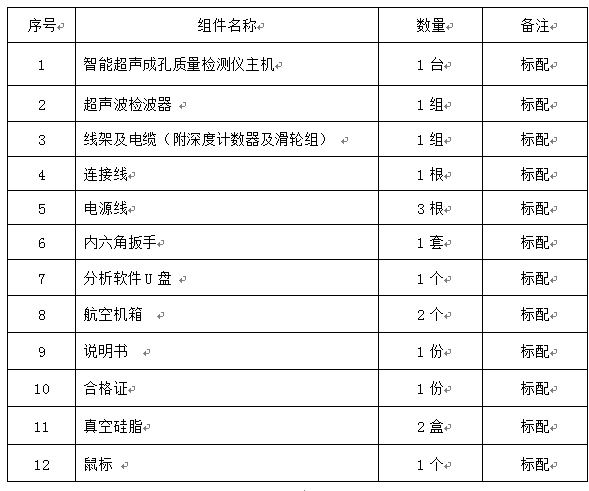

五、產品交貨清單
